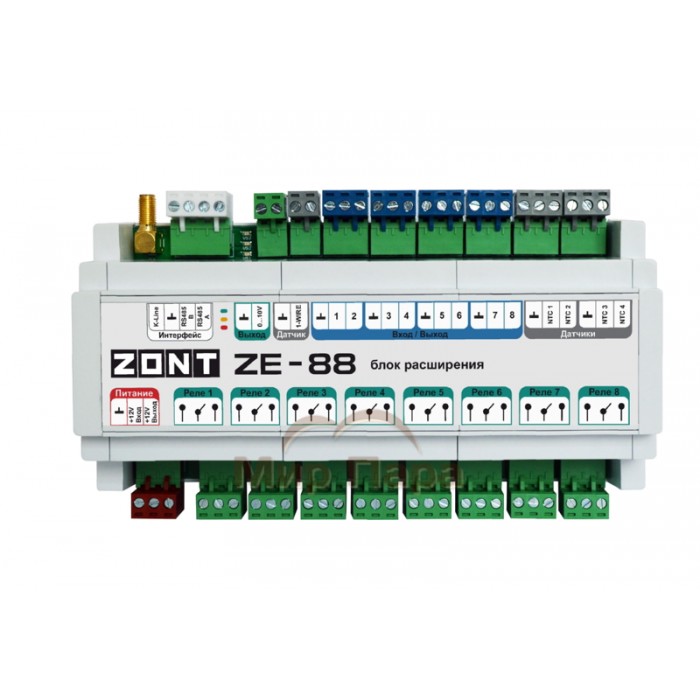

Блок расширения ZONT ZE-88 для контроллеров

Блок расширения ZONT ZE-88 для контроллеров представляет собой устройство, предназначенное для расширения функциональных возможностей систем автоматизации и охраны, построенных на контроллерах ZONT H2000+ PRO, ZONT H1500+ PRO, ZONT H1000+ PRO.

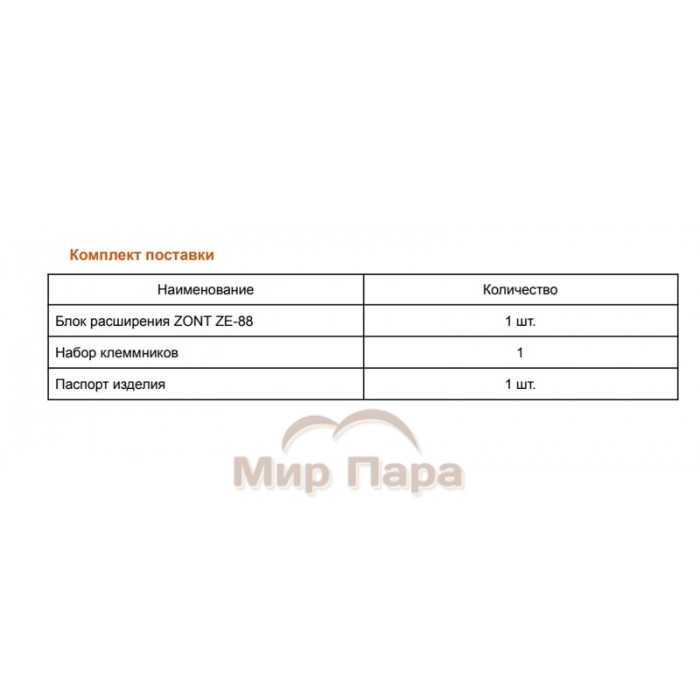

Блок расширения обеспечивает:

• увеличение количества входов и выходов основного контроллера;
• подключение дополнительных аналоговых датчиков температуры NTC;
• подключение дополнительных цифровых устройств, поддерживающих интерфейс передачи данных 1-wire, K-Line и RS-485;
• контроль радиодатчиков на частоте 868 МГц (при подключении радиомодуля МЛ-590, не входящего в комплект поставки);
• поддерживает подключение дополнительных цифровых устройств.

Особенности

• Подходит к прибору: ZONT H2000+ PRO. На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ PRO применяется блок расширения ZONT ZE-88. Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
• Блок расширения ZE-88 имеет 8 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами. Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
• 4 специальных входа для датчиков NTC предназначены для прямого подключения помехозащищенных датчиков NTC-10.
• 1 аналоговый выход 0-10 В используется для подключения исполнительного устройства с пропорциональным управлением.
• К блоку расширения ZONT ZE-88 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
• Интерфейсы обмена данными с контроллером ZONT RS-485 блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
• Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

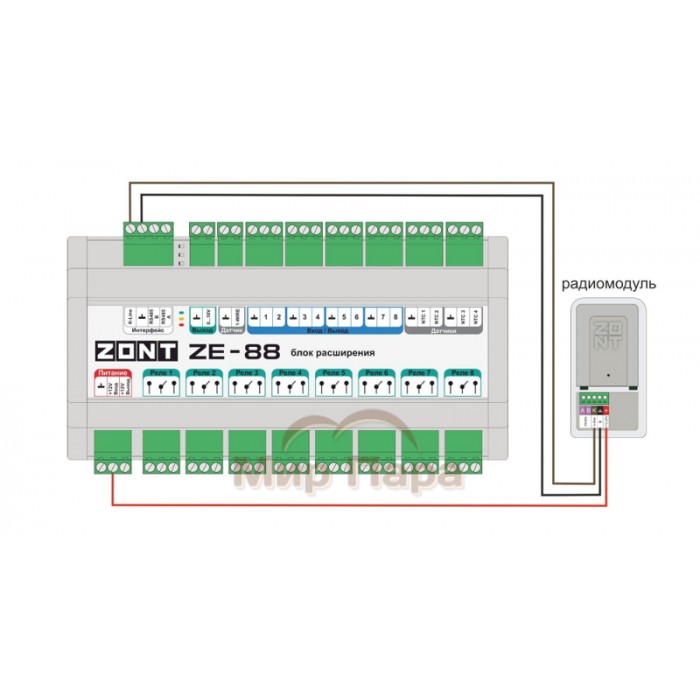

• Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.
