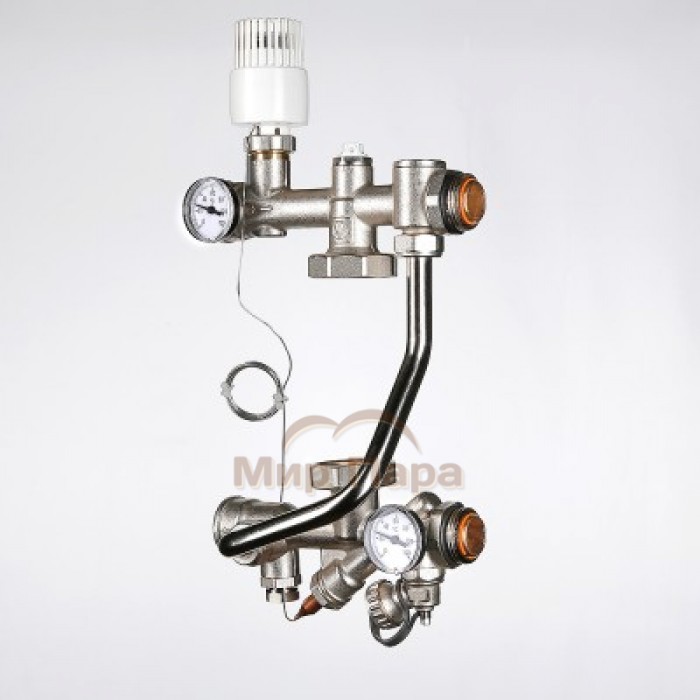

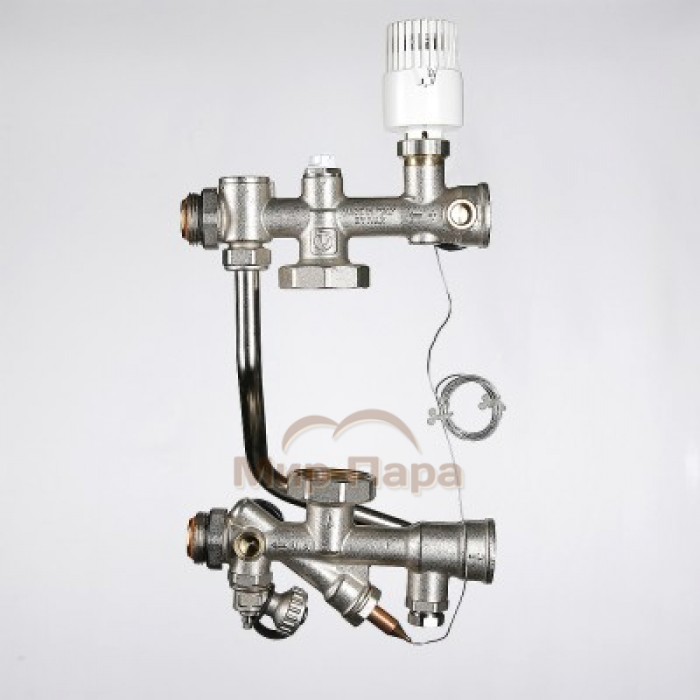

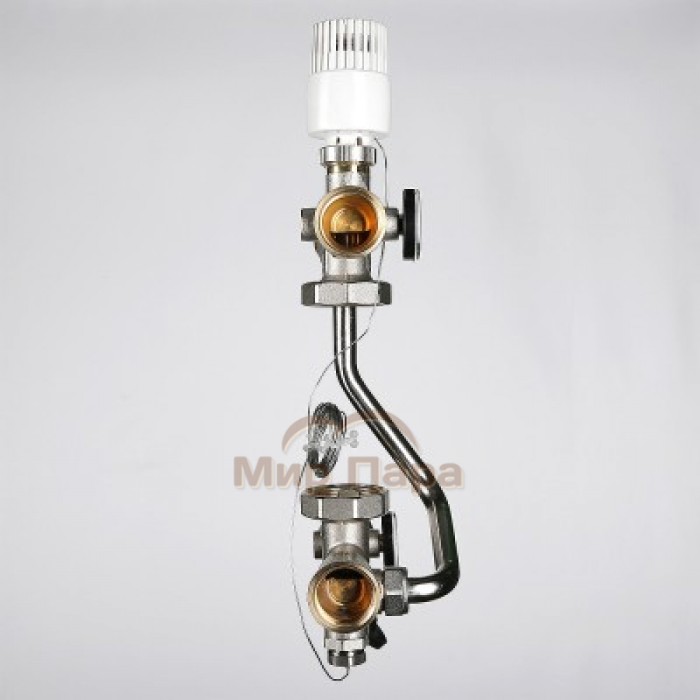

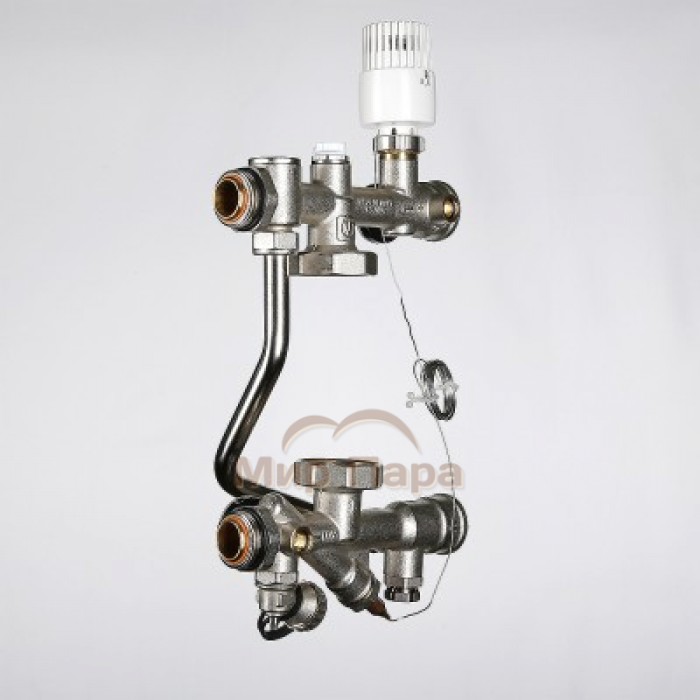

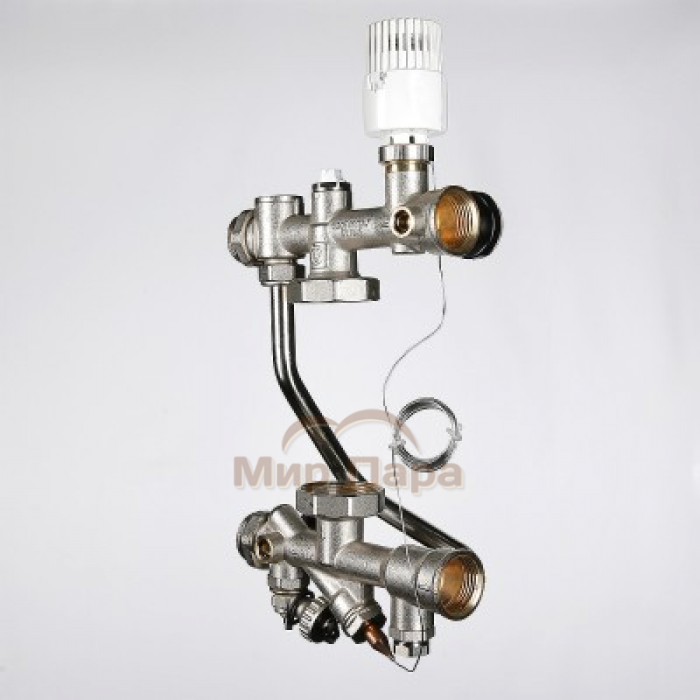

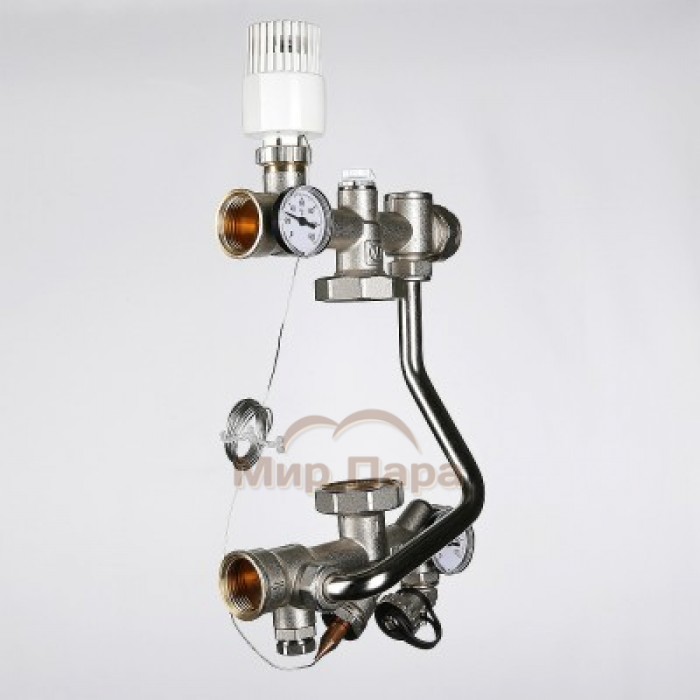

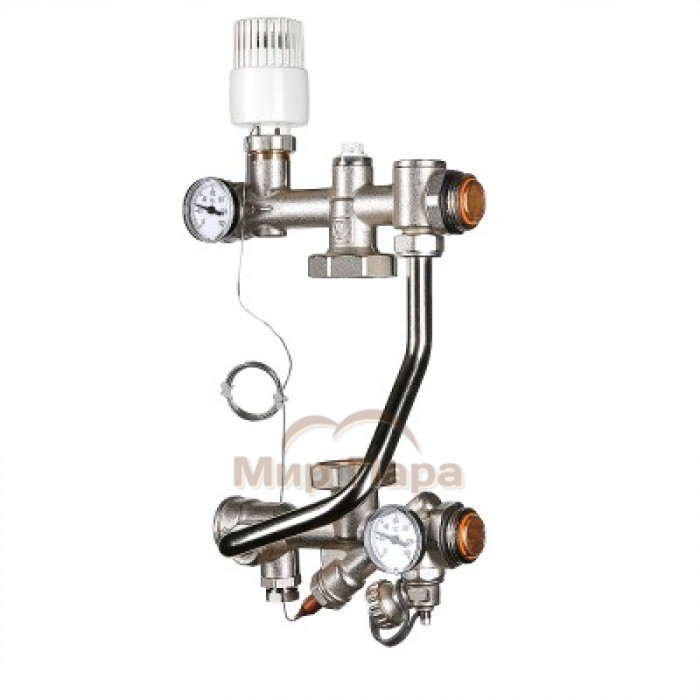

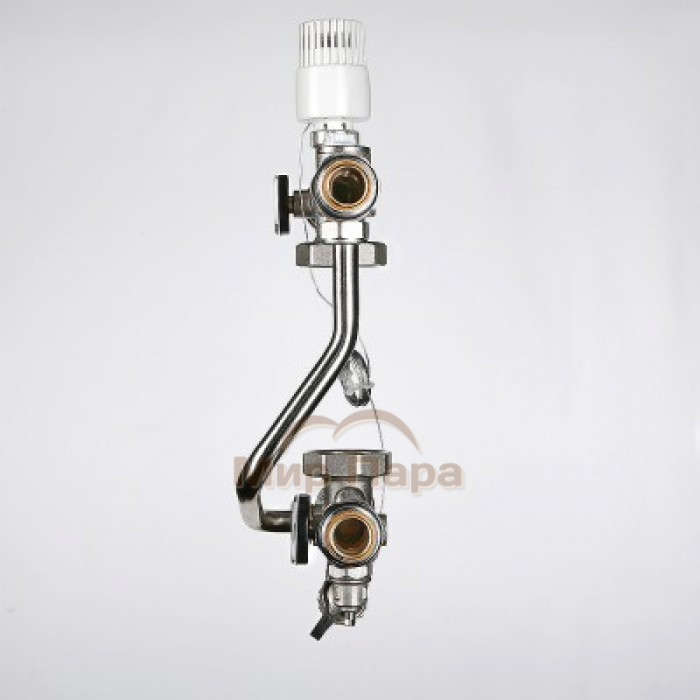

Насосно-смесительный узел для теплого пола Valtec (VT.TECHNOMIX.0)

Описание Насосно-смесительный узел для теплого пола Valtec (VT.TECHNOMIX.0)

Насосно-смесительный узел VALTEC TECHNOMIX предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.

Насосно-смесительный узел TECHNOMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок, теплиц и т.п.).

Узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Поставляется без циркуляционного насоса.

Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130).

Габариты смесительного узла позволяют располагать его в коллекторном шкафу VTc.541.D (глубиной 135 мм).

Узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока.

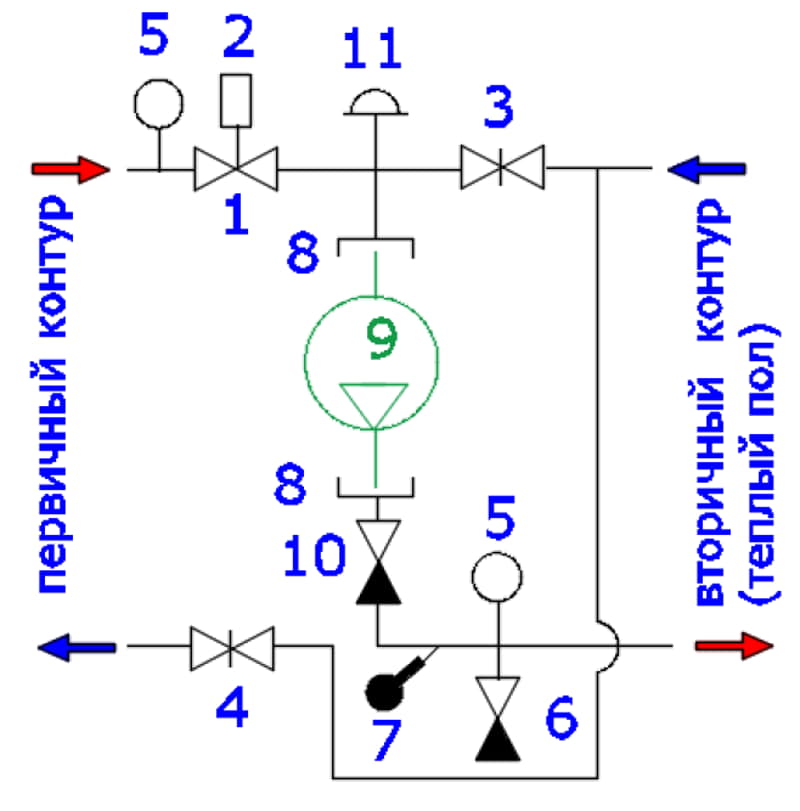

Тепломеханическая схема узла VT.TECHNOMIX:

Обозначение на схеме:

1 – термостатический клапан;

2 – термоголовка с выносным датчиком или сервопривод (сервопривод в комплект поставки не входит);

3 – балансировочный клапан вторичного контура;

4 – балансировочный клапан первичного контура;

5 – термометр;

6 – дренажный кран;

7 – гильза для датчика температуры;

8 – накидные гайки для присоединения насоса в комплекте с прокладками;

9 – насос циркуляционный (в комплект поставки не входит);

10 – обратный клапан;

11 – ручной воздухоотводчик.

VT.TECHNOMIX может работать от контроллера с погодозависимым управлением VT.К200.М. В этом случае вместо термоголовки с выносным датчиком на термостатический клапан устанавливается аналоговый электротермический сервопривод VT.TE3061.

Насосно-смесительный узел VT.TECHNOMIX и все его комплектующие производятся в Италии.
