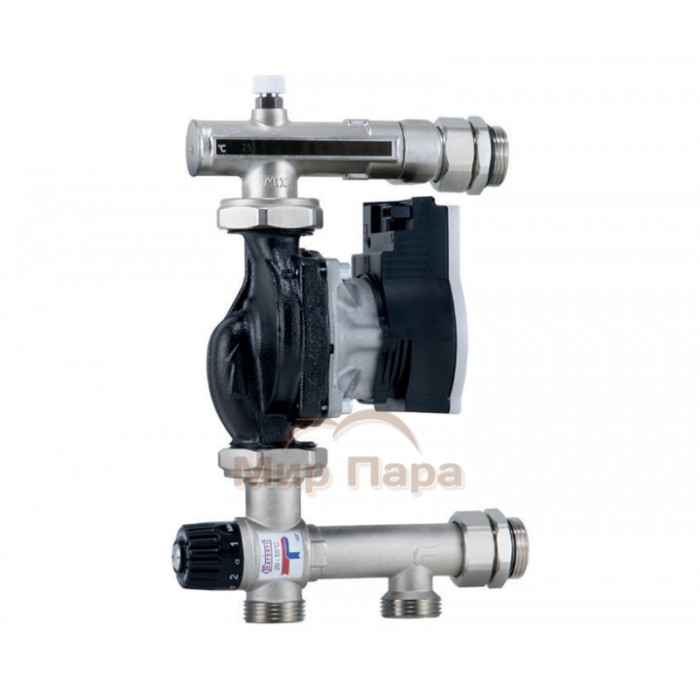

Насосно-смесительный узел Barberi с насосом Grundfos, 27B040N4T3

Описание Насосно-смесительный узел Barberi с насосом Grundfos, 27B040N4T3

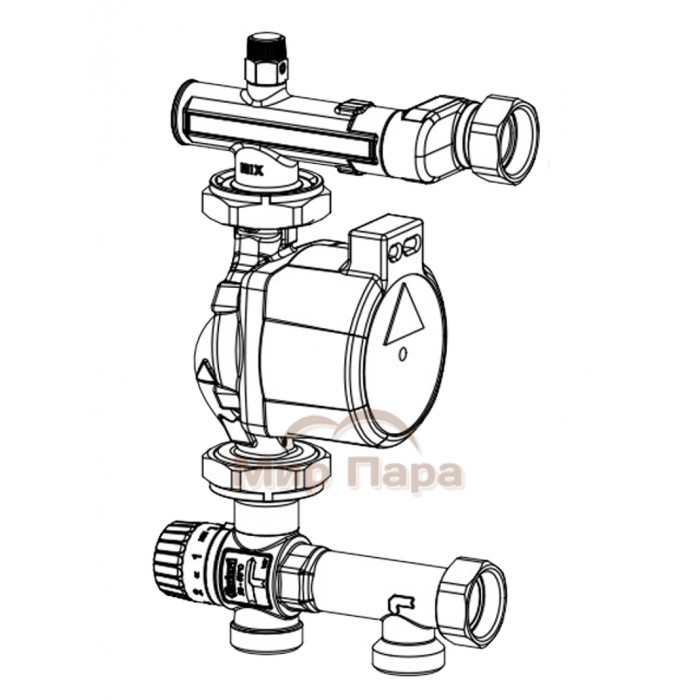

Предварительно собранная группа для обеспечения регулировки с фиксированной точкой и циркуляции смешиваемого теплоносителя. Обеспечивает циркуляцию теплоносителя, поступающего из первичного контура, и поддержание постоянной температуры в соответствии с заданным значением (фиксированной точкой) с помощью смесительного клапана с термостатическим элементом. Она находит свое применение в системах отопления, в частности, в системах теплых полов. В состав группы входят циркуляционный насос, термостатический смесительный клапан, термометры с ЖК-шкалой, измеряющие температуру в линии подачи в систему, ручной воздухоотводчик, фитинги для подсоединения распределительных коллекторов. Возможна установка группы с распределительными коллекторами с левой или с правой стороны.

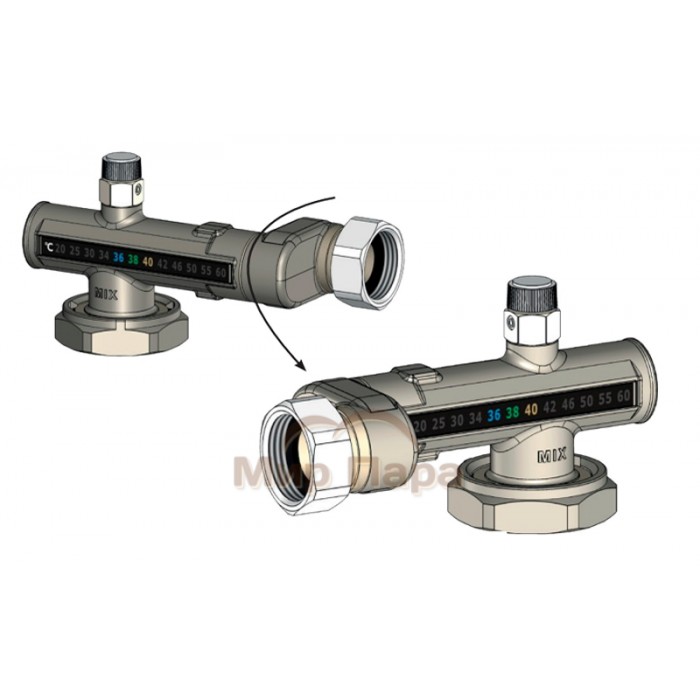

Эксцентриковый фитинг на подающем трубопроводе позволяет установить группу в идеальном вертикальном положении и подсоединить к коллекторам с разным межосевым расстоянием.

Характеристики

• Диапазон рабочей температуры: 5–90 °C.
• Максимальное рабочее давление: 10 бар.
• Фитинги с наружной резьбой: ISO 228-1.
• Межосевое расстояние между фитингами на стороне подсоединения первичного контура: 75 мм.
• Межосевое расстояние подключения к вторичному коллектору (регулируется с помощью эксцентрикового фитинга): 200–211 мм.
• Насос: Grundfos UPM3 AUTO 25-70 130.
• Совместимые рабочие жидкости: вода, гликолевые растворы (макс. 30 %).
• Диапазон регулировки температуры: 20-55 °C.
• Точность измерения: ±2 °C.
• Заводская настройка: MIN.
• Жидкокристаллическая шкала термометров: 20-60 °C.

Материалы

• Фитинг для подсоединения измерительных приборов: латунь EN 12165 CW617N.
• Эксцентриковый фитинг: латунь EN 1982 CB753S.
• Фитинги на вторичном коллекторе: корпус: латунь EN 12164 CW614N; прокладка: EPDM (этилен-пропиленовый каучук).
• Термометры: с жидкокристаллической шкалой.

Термостатический смесительный клапан

• Корпус: латунь EN 12165 CW617N.
• Прокладки: EPDM (этилен-пропиленовый каучук).
• Нажимной винт: латунь EN 12164 CW614N.
• Пружина: нержавеющая сталь AISI 302.
• Термостатический датчик: воск.
• Рукоятка управления: ABS.

Насос

• Корпус: чугун.
• Питание: 230 В - 50/60 Гц.
• Класс защиты: Grundfos UPM3: IP 44.
• Wilo Para: IPx4D.
• Grundfos UPSO (вне ЕС): IP 44.
• Межосевое расстояние: 130 мм.
• Фитинги: G 1 1/2 НР (ISO 228-1).
• Прокладки: EPDM (этилен-пропиленовый каучук).
